塑料桶封口机说明书（气动单机）

此封口机是由我司技术人员自主研发制造的一种主要应用于果酱行业的封口包装机械；产品工艺设计美观实用，具有操作方便简单、快捷、省力、省电等优点；适合于食品厂、食品添加辅料厂、饮料厂及其他行业产品使用。

一、主要参数

机器型号	YL1.2F	YL1.7F	YL02	Y3.1F	Y5.5F	Y5.7A
电源	220V/50HZ		220V/50HZ		220V/50HZ	220V/50HZ
功率	500W		500W		500W	500W
封口时间	2秒/次		2秒/次		2秒/次	2秒/次
气压	6-8MPa		6-8MPa		6-8MPa	6-8MPa
机身尺寸MM	600*500*720		660*550*800		660*550*860
机器重量	45kg		50kg			53kg
机身编号	-B(B代表气动半自动）

2.胶膜材质及封口温度说明：

2.1 PE(聚乙烯）：170℃

2.2 PP(聚乙烯）：170℃-200℃

2.3 PS（聚丙乙烯）：180℃

2.4易斯膜：120℃-180℃

2.5PET(聚酯)：160℃-200℃

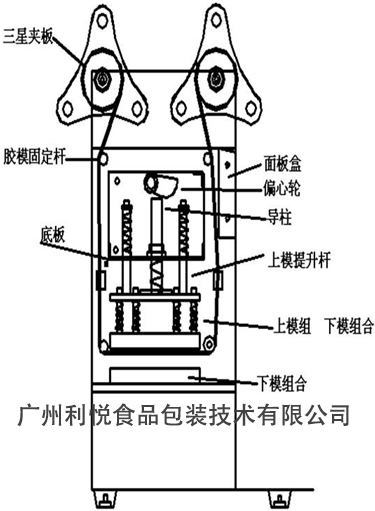

二、机器零部件示意图

三、使用方法

1.1、封口胶膜安装说明1.1拿到胶膜需确认封口膜卷绕方向，找出逆时针方向，并将其用圆夹板（橙色）夹住胶膜放到胶膜轴上固定。（穿胶膜时请关闭电源）

1.2、注意胶膜前后固定夹板是否和胶膜紧密结合，如无法紧密结合，需用美工刀将封口膜纸管内侧切斜角再行放入。

1.3、穿好封口膜后用胶布将封口膜牢牢的贴在收料纸管上。

2.   封口操作步骤（控制面板说明）

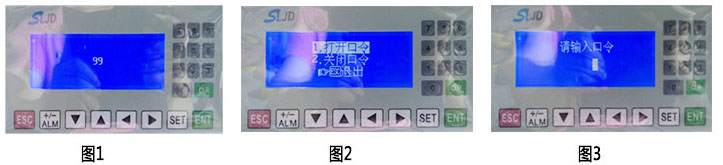

开机之后，新机开机后要输入新机序列号，在开始界面上按“9”会出现以下界面。（图1所示）

在以上界面按“ENT”键，会要求输入“打开口令”（图2所示）

再按“ENT”键会出现以下界面。（图3所示）

在“请输入口令”界面直接按数字键，输入“1223”后按“ENT”键，将打开口令（图4所示）

按“ESC”键返回以下界面（图5所示）

按“SET”键，再按向左箭头键，在原有数字前加“60”，如“99”的改为“6099”，再按“ENT”键完成。按“ESC”键可以退出，本序列号应在使用一个月后由用户输入。（图6所示）

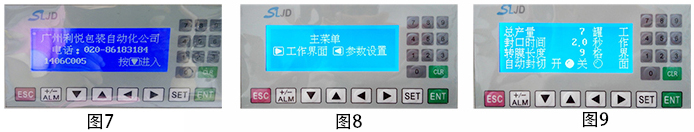

开机之后，按下“下箭头” ，进入主菜单界面。（图7所示）

主菜单界面分别有“工作界面”和“参数设置”。按“右箭头”进行“工作界面”设置，按：左箭头“进行“参数设置”。（图8所示）

进入工作界面后会出现：总产量、封口时间、转膜长度、自动封切， 共4个生产运行参数设置。其中“总产量”，当按下0后，总产量监控复位，从下一个封口开始重新计数，数字跳为1。按下”上箭头“返回上一个界面（主菜单界面）。（图9所示）

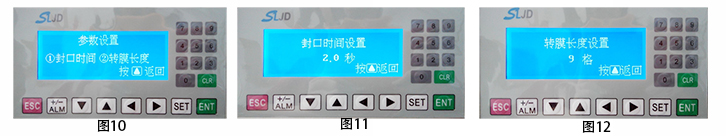

见主菜单界面，按下“左箭头”，进入“参数设置”界面，里面有“封口时间”，“转膜长度”和“自动封切”三个参数量可以设置。按1，是进行封口时间设置，按2是转膜长度设置。（图10所示）

按1进行封口时间设置，按下“SET”进行时间设置，按左右方向键可以进行位数设置，然后按上下方向键或按数字键进行时间设置，设置完毕后，按下“ENT”键确认，然后按下“上箭头”，返回到上一界面（参数设置）（图11所示）

按2进行转膜长度设置，按下“SET”进行格数设置，按左右方向键可以进行位数设置，然后按上下方向键或按数字键进行长度格数设置，设置完毕，按下“ENT”确认，然后按下“上箭头”，返回到上一界面（参数设置界面）。注（在用光标时，卷膜长度设定为一格）（图12所示）

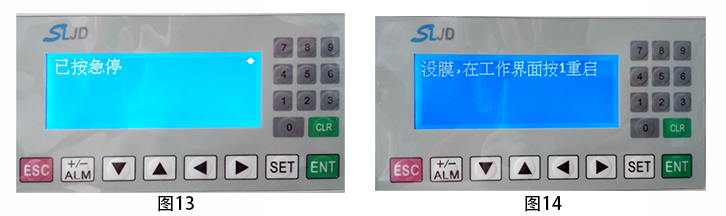

按下急停按钮，机器停止动作，文本编辑显示板会显示以下的信息（急停开关顺时针旋转会退出急停）。（图13所示）

没有膜时会显示以下画面，装好膜后，按“ESC”键退出，在工作界面按1重启卷膜。（图14所示）

4、接通电源，打开电源开关，指示灯亮，将温控器设定到预定温度，此时绿色加热指示灯亮。当设定温度和实际温度接近时（封口机在工作时，电热装置在加热和保温状态中不断交替，故绿色和红色指示灯也不断交替显示，这属于正常现象。

5、将胶罐推入至定位处，当定位感应器感应到胶罐时，机器将自动封口切膜，封口完成后自动上升封口压膜装置和自动卷废料膜；封口压膜装置上升后将封好的胶罐拉出，再次放入未封口胶罐，进行另一个循环。
